コンピュータの構造としくみ
コンピュータは、大きさや形から分けると、
デスクトップ型コンピュータと、ノート型コンピュータとに分けられます。
形や大きさは違いますが、
その働き(機能）は、基本的に同じです。
構造
デスクトップ型コンピュータの内部を覗いてみましょう。
（図1-1）コンピュータの構造
これは、デスクトップ型パソコンの内部構造です。
金属ケースの中にマザーボード、電源、各種ドライブ類を組み付けて構成されています。
ケースの横板を取り外して、ハードディスクの増設や、メモリ、拡張カードなどを追加できます。
なくても、コンピュータとして機能する追加の部分と、
これがないと、コンピュータとして働かない部分（コンピュータそのもの）とがありますね（^o^）
【Computer Exercise-1】
コンピュータそのもの（ないとコンピュータとして働かない部分）は、どれでしょうか？
しくみ
中を、探検してみましょう。 （動画1-1）内部構造のウォークスルー
分解してみました。 （図1-2）分解図
マザーボードを詳しくみてみましょう。
CPUは、どこにあるのでしょうか（^o^）？？

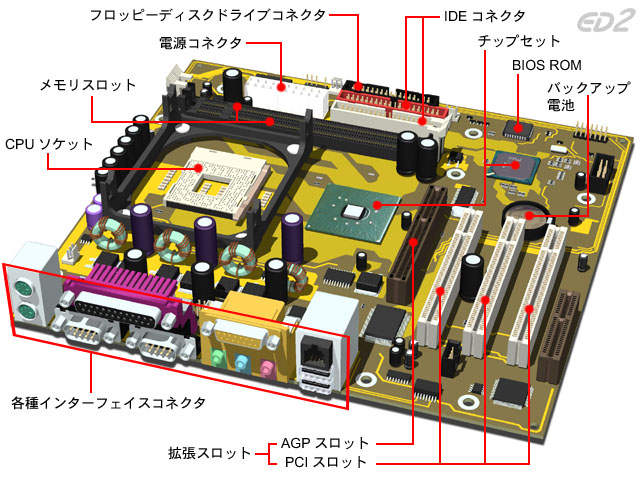

（図1-3）マザーボード拡大図
【Computer Exercise-2】
CPUは、どのような働きをする装置でしたっけ？？
CPU（Central Processing Unit）
ダイと呼ばれる小さく薄いシリコン基盤の表面に、
数千万個から1億個を超える数のトランジスタを埋め込み、
回路を形成したものが、CPUです。
ダイは指先に乗るほどの小さなものです。
そのままでは配線や取り扱いが難しいため、
数cm角のパッケージの表面に乗せられています。
パッケージの裏には、マザーボード上のＣＰＵソケットに接続される数百本のピン(端子)が並んでいます。
CPUを拡大してみました。 （図1-4）CPUの拡大図

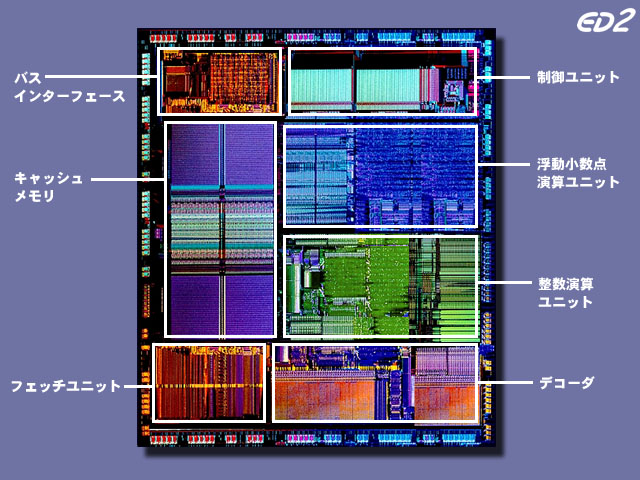

ダイの部分を、もう少し詳しくみてみましょう。 （図1-5）ダイの拡大図
スイッチを入れたあと、コンピュータ内部では、どのようなことが起きているのでしょうか。。。
（動画1-2）スイッチを入れた後のコンピュータ内部
CPUがお仕事をしているところのイメージです。 （動画1-3）CPUのしくみ
【Computer Exercise-3】
あなたの、ノート型コンピュータのCPUのクロック数は、いくつでしたか？
マウスの構造としくみ につづく。。。
